创见 JetDrive 500固态硬盘拆解

追加修改(2014-09-03 21:05:32):
更新:
感谢大家热心支持并帮忙提出解决问题的办法,真的使人受益匪起!大恩不言谢!

对于开机50s+的问题,最后在@andy_guhuajie 的帮助下在开机马上“同时按住 Command-Option-P-R 键。必须在显示灰屏前按下此组合键。”成功将开机时间缩短到17s!!!!大神很厉害有木有!!
另外由于是新换第三方硬盘,苹果默认的trim没有打开,这是在 @Ian_Zhang 的建议下检查然后打开trim的。这点对于今后硬盘的使用很有帮助。感谢!!

潜水了n久今天终于决心晒一把。话说自从认识ZDM开始海淘,生活质(yu4)量(wang4)就大大提高,账户里的刀乐就花花往外流,已经不止一次要剁手了。。。

之前看过一前辈总结过Mac笔记本扩容的经验,就从此中毒不浅。我的air是Late 2010的,13寸乞丐版。128G的硬盘容量害的我不敢存东西在电脑,都是放在外置移动硬盘里。直到有一天移动硬盘被某位先森搞坏了(其实我真的很纳闷怎样才能搞坏硬盘)里边存的我10来年的记忆全——都——没——了!!!绝大部分是照片阿,我走过路过的中国大地的记忆就这样一下子全——没——了。。。So,可见笔记本要容量够大有多重要,不要依赖移动硬盘,特别是一两百块的非固态硬盘!!!血琳琳的教训哇!!!

好吧,废话还是不说了吧,这次的创见硬盘算是海淘以来单价最高的了,所以趁着今天宝贝儿子6:00pm就哄着了,而宝贝先森出国2个月音信全无,我就在ZDM写个晒单打发时间吧。。

先上链接:

下单的时候犹豫买多大的,最后还是狠心买了个480G的,349$一步到位,反正我的air状况还很好,近期也不(mei2)打(you3)算(qian2)换新的。哈哈,后来事实证明我是多么明智阿!下单后很开心就玩去了。第二天逛SMZDM发现优惠里爆料美亚此款创见480G硬盘价格赫然变成269$!!! 而且240G和960G的价格都没有变噢!!由于缺乏经验,其实是被国内电商留下的后遗症,当时心里还是很不好受的,后悔我要晚买一天多好阿! 想归想,无论如何价格降了80刀是好事,反正东西还没收到,大不了取消重新买或者退货!于是仗着自己八级没过的英语去找美亚客服了。。。客服态度,大家都知道,肯定是那叫一个好!balabala说了我的问题,客服很有自信的让我不要担心,承诺说要么发货时直接扣269刀,要么扣349刀他会跟进退还我80刀。总之不要我担心就是了。又一次让我感受到了美帝的资本家嘴(jing1)脸(shen2)。太人性化了!其实想想这样解决对美亚是好事,不然我要是退货或退单造成的成本还是美亚自己承担。

嗯,就这样。我的480G固态硬盘269刀到手!当时扣了349,后来退了我80刀。

转运公司提交订单发货是在8.14,我是在8.26国内收到货的。用的天翼,最近几单走G口岸真是快每次都10天多一点。

好了,前奏基本结束。下面开始现真身。。。先看看创见硬盘的4面包装,盒子比想像中小很多,我之前以为是很大块硬盘,其实是手机盒子大小的盒子,硬盘更小,就是一小条,原谅我从来没见过裸体的硬盘好吧。。。

下边这是打开后的样子,终于露出了主角~~

全家福——

不得不感叹,这个套装实在是太人性化了,2把螺丝刀走天下,竟然可以打开air阿,螺丝刀比较特殊,6角的吧,头小小的尖尖的,我也看不清。而且带磁性的噢,太方便了。笔记本上螺丝很小的好麻!万一不小心跑到地上找不到都没地方配的好吧!而且自带的硬盘盒可以把mac air替换下来的128G硬盘放里边继续当移动硬盘用噢,而且是固态的,大小只是稍微比u盘长一些噢,硬盘盒不知什么材质的,但是看起来跟mac air的铝合金材质很配套呢。

说明书很简单,各种语言都有,找到中文页,只有2页噢,简单图示说明。其实对于我这个从来没有看过电脑里内存硬盘啥样的人来说,还是很有挑战性的。。。。虽然其实真的真的很简单。。。看着这几样东西,我知道我需要把创见硬盘先装到硬盘盒里,可是可是我不知道怎么装好麻。。。。

先给创见480G来个裸照吧

硬盘上的字除了480G其他都看不懂哎,估计大家都没我小白,各位自己认吧。

对着接口左右试试最后还是装好了,总共耗时3min 很厉害有么有?!

然后呢,就follow说明书,关机,插上创见,

开机同时按option键进入选择Jetdrive点进之后是这样子的:

进入磁盘工具后先进入抹掉,将Jetdrive格式化,然后进入恢复,依次选择 原磁盘和目的磁盘 点击恢复就可以咯,要等1个多小时,可以先做饭去。。。

1个小时后恢复完成。拔下Jetdrive并拆开取出固态硬盘。然后拆电脑。话说这个air自从买来之后从来没被拆过,所以罗我拆起来还是有点小兴奋的 ——偶也阔以拆电脑咯


给大家看看我家air被揭开盖子的样子吧!很脏有么有!看那盖子上风扇留下的脏印迹。。。。从来没擦过好麻!

再给大家看看电脑里边的细节——

很精致,很紧凑吧,不愧是apple!(其实我还没有机会看过别的笔记本内部

再看看细节吧,哪里进来这么多灰阿!都是在风扇附近噢!估计用酒精棉球擦拭会好吧,可惜没有。随便 用指甲抠一抠好了,再用湿巾擦一擦,放心,我是不会拿湿巾擦电路的,我是个合格的小白

擦完上半部,发现有只硕大的生物bia在那里!那里是哪里阿?不知道,我说过小白真心不认识拆机里边的任何零件 。。。。见图吧——介是神马?蚊子么?太久远了,不知什么年代不幸进来的就出不去葬身在这里了。。。应该是出厂前组装过程进来的吧,不然哪有这么大缝隙让它进阿!介算神马?有通过QC没有?

擦完,找到硬盘所在位置,看了刚才盒子里的Jetdrive,小白已经学会认识固态硬盘了哈 拆下它。换上新买的480G创见!盖上盖子,宁上螺丝。大功告成。

不过一点点遗憾也是有的,换硬盘后开机速度50s,试了2次都是要50s多。换之前开机最快13s,即使用了很久没有清理过开机也是20s+,从来不会超过30s。换完之后开机时出现苹果logo之前就要30s!!!太慢了。使用过程中还可以,速度够快没有特别区别。关机也快。2s。

最后再吧拆下来的128G原装固态硬盘装到Jetdrive硬盘盒里。格式化成Exfat格式。功德圆满! 480G的mac air!第一件事就是把已经爆满的iphone照片导进电脑!

最后的最后,还剩一个小垫片没有用到,不知干什么用的阿!谁知道记得告诉我

展开阅读全文
创见340拆箱


之前对固态有所了解,就知道快,但是没体验过。趁着京东618选购了这块固态硬盘

选购标准

1、颗粒选择:MLC颗粒,什么TLC颗粒的还是感觉不放心。觉得MLC还是最平衡的。虽然三星的40nmTLC寿命比肩一般MLC寿命,除了手机,其余电子产品对三星不是很感兴趣。

2、容量选择:120G就够,平时用的SD影子系统,C盘占用21G,分50G足足够用。再留个70G安装一些日常使用的软件就好。

3、价格品牌:其实假如不考虑钱的问题,我会入手浦科特M6V,但是本来也就是入门固态,所以要买最便宜的,最后下手了这款创见的,创见品牌其实还不错啦,也是比较大的存储厂商,只不过进入中国晚一些,当然同款价位还有闪迪加强版,但是创见的可以使用20东券,所以果断创见,实付239。

开箱:

京东好像最近用纸盒比塑料袋多了。检查封条,这么贵重的东西一定要检查好。200多块钱的宝贝,得搬好几天砖。

无防震空气袋,习惯了。有时候觉得京东也挺不容易,希望京东可以走远一些,关于3C,除了京东和亚马逊,真的对首富家不太信任,而且京东可以用东券,用不完的东券,感觉像占了天大的便宜,感觉内心很愧疚。

纸盒包装非常不错,盒子上面是有纹路的,类似磨砂但非磨砂。

盒子背面很多字,洋文一概掠过,就一小块中文。整个盒子被一层塑料封膜,确定不是二手的,看来膜是一件好东西。

能看懂的区域:产地中国,制造商创见,进口商以及客服电话等等。

很具体详细的参数:100mm 69.85mm 6.5mm 重量58g 电压DC5V 工作环境:-40℃-85℃

右下角标注了内附3.5硬盘支架 非常良心有没有?三星有这待遇?浦科特有这待遇?闪迪有这待遇?

盒子手感非常好,而且颜色搭配给人很专业的感觉,就是拿在手上,没有山寨气息。下面的红色并不是大红,而是比较暗的红,配色沉稳大气不俗气。

拆箱一览:对于各种小卡片小册子,这里略过。

硬盘1个 支架1个 螺丝2包

金属支架 磨砂处理 容易沾指纹 上方有创见LOGO

螺丝开孔很细致,无毛躁感,做工很不错,而且材质用料较厚实。可见创见这个品牌还是很厚道的主。

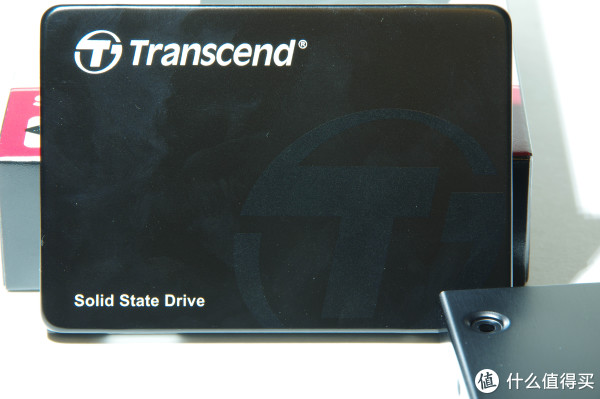

硬盘为2.5英寸,和名片差不多大小,初次拿在手上真的感觉很精致,手感也很棒。

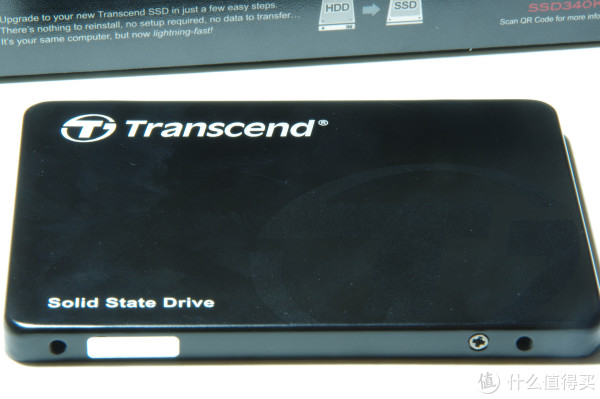

右上角又是LOGO,而且磨砂质感下机身隐约可见创见LOGO


侧面有一个防伪房拆一次性激光防伪标识。

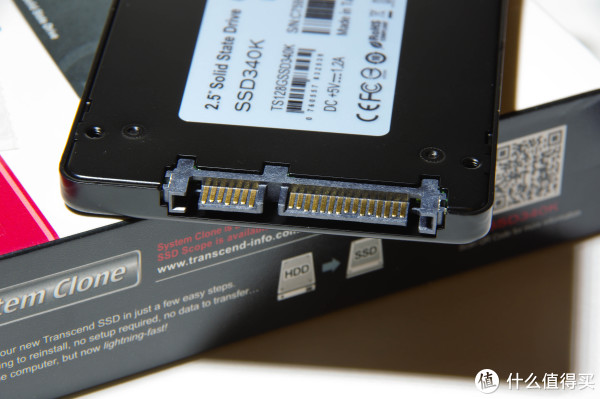

插口处,金手指粗细均匀,明亮无锈,左侧是电源插口,右侧是SATE插口。


背部铭牌信息 个人比较关注的就是MADE IN Taiwan 现在感觉台湾造的东西跟进口东西没区别不知道是该骄傲还是该悲哀。

整个硬盘是被侧面的螺丝固定起来的,非常结实。而且固态硬盘本来就防震。

和BUFFLO硬盘比较,虽然都是2.5英寸,但是这块固态硬盘真心小很多。

2.5英寸的移动硬盘。2.5英寸的固态硬盘。

硬盘固定在支架上,装上螺丝之后的样子。开孔位置很精确。螺丝做工也很精致。

准备上机。

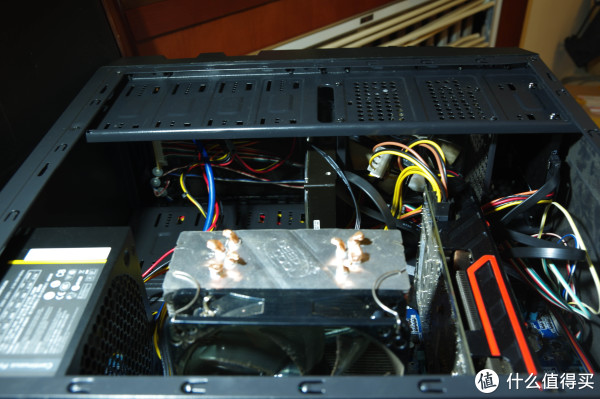

放置在了机箱最底部,专门有给固态留的空间,可以固定硬盘支架。

接口特写。


呵呵,可以看一下我的散热器,机箱太小,玄冰900被我掰弯了。

但是根本不耽误使用。散热嗖嗖的,有点冷了都。

实测开机真的挺快。测试数据如下。

总结:该硬盘性价比很高,质量做工都很不错。读写速度中规中矩。

需要注意的是需要接SATE3接口,需要开启AHCI模式,而且安装系统时候就要开启AHCI模式,否则会无法启动。
