创作立场声明：感谢Chiphell的网友cfanking的AIDA64皮肤包Fantasy_of_spacev_1.0！这次机箱副屏的安装最大的动力主要也是因为有这些设计炫酷的皮肤，同时感谢值友Tiger5G的文章指导我安装搭配乔思伯A4这个箱子！

一、前言

618换了个乔思伯A4，虽然过程机极其折腾，但是最终安装完后 不管是温控、噪音还是外观方面都是很满意，美中不足的是机箱右侧面板电源位置空白一片不是很协调，之前看到过值友发过一些机箱副屏的教程，就想着给新机箱也加一块。

二、硬件准备

这次副屏安装的流程和之前值友发的没什么大的区别，屏幕选用的7寸树莓派显示屏，事先我用标准的7寸尺寸测量了机箱空白区域，大小正好。驱动板是标准HDMI输入接口，供电接口是Micro USB。

我的机箱没有开口让这两根线进入机箱内部，所以采用的方案是：

1. HDMI线用很扁的航拍线通过显卡与后面板之间的缝隙链接

2. 内部使用主板的USB 9Pin转Micro USB线给屏幕供电








   说点题外话，安装这个机箱的时候我之前的CPU散热器是船长240EX，就是因为水泵上的透明管子卡着面板装不上，所以才换了堡垒240，对这个机箱的厚度着实是没有信心，有点怕了~

所以事前还考虑一个屏幕厚度的问题，预装的位置空间有限，可能也会出现两个问题：

1. 如果屏幕和驱动板叠加在一起安装的话可能会卡住机箱玻璃面板

2. 如果分开的话，驱动板需要挂在安装位置的斜侧面，侧面的空间仍然很挤巴

但是实际上屏幕拿到手后这两个问题都能解决，最终用的是屏幕和驱动板叠加在一起安装，刚好侧面玻璃面板能装上。

三、软件设置

装机箱副屏为了啥？就算为了酷炫，所以一套高颜值的AIDA64皮肤是少不了的，皮肤用的是Fantasy_of_spacev_1.0

作者：cfanking

来源：chiphell.com/forum

原尺寸是横屏版的，分辨率是1000x570，我的屏幕是要做竖版分辨率是600x1024，单纯的把皮肤背景图旋转成竖图使用然后设置里面参数位置的话，会出现两个问题：

1. 分辨率不匹配，导入进去会自动调节成背景的分辨率

2. 不同板块区域内的数值显示在背景图里面都是提前做好设计的，直接旋转竖图使用把不同参数板块和背景区域就会不对应

所以就直接按照这个风格重新做了一张背景，其他进度条和图标不修改直接延用。

除了改了上面两个问题外顺带还修改了这三个地方

1. 对电压、功耗和磁盘温度修成替换成了RTSS FPS显示和上下行速率显示

2. 去掉一些小元素，边线两侧封死，上下留口显示时间和日期

3. 针对4K分辨率屏幕150%的放大布局进行参数大小和位置的调整，这个问题会在下面配一张图


修改完的界面显示效果是这样的

四、硬件安装

剩下就是安装了，屏幕和驱动板叠加的话会有一定的厚度，所以我在屏幕背面用泡沫双面胶贴了三层然后粘在机箱预装位，我在想双面胶使用长了会不会对PCB板造成腐蚀，PCB板和显示器背面金属直接接触之后会不会出现问题，我手上和条件只能这样整了 ，管他这么多，开搞~

直接供电口用Micro USB转USB 9Pin线连接到主板，扁口的HDMI连接屏幕和显卡，买的80cm的长度还剩很长一段，其实40cm的都够了。

五、效果和总结

安装完开机看下最终效果！

这次安装过程主要在软件设置上面花的功夫相对长一点，显示器分辨率4K放大布局150%的值友需要注意下在这个4K主显示屏下重新设置参数的大小和位置，拖到小屏每次重启开机就会正常显示了。

其次就是显示屏的亮度问题，乔思伯A4的玻璃面板不是完全透明的，有一层黑蒙版，会降低内部的亮度，这个需要注意下。

安装上面没有什么难度，总体下来效果非常满意，使用下来其实平时看不了几眼。

追加修改(2022-02-09 19:06:34):
案例分享 2022年1月中旬开始，我的NAS就开始不间断的死机，故障一般是3-5天出现一次。 具体表现为： 1.停止服务且使用后台地址无法访问， 2.Synology Assistant软件无法搜索到群晖。 3.SSH无法连接，更不用提查看后台进程占用情况了。 每次这个故障出现，导致我只能手动关机，然后再开机。进入群晖后，日志显示群晖遭遇一次非正常关机。 故障排除：百度谷歌齐齐上阵也没有发现问题所在，但发现很多朋友也遇到过这个问题。 在仔细查看日志中心以及官网说明后，对这个枭鲸的内存起疑心了！ 原因是日志中在非正常关机前还有一条警告：总和检查码不匹配。在官网中说：总和检查码不匹配错误由多种因素造成，如硬盘故障，内存模块故障或非Synology内存模块安装。 在第一次出现这个死机时，我就把硬盘做了一个完整的S.M.A.R.T检测，没问题，那么问题可能出现在内存条上。我运行Synology Assistant并开始内存测试，结果出现内存测试出错。然后大概就知道了，我把NAS的枭鲸内存和PC的英睿达内存换了一下。PC开机后5分钟蓝屏。罪魁祸首找到了--枭鲸8G内存条--89元拼多多入手的！！！ 兄弟们，便宜没好货啊！一个案列分享，如果出现这个问题的朋友真可以检测一下内存。自己也是要反思，为啥追求稳定性的机器上要用这么个不入流的东西，也是自己的大意不严谨。以此为戒！

说明：标题朴实无华，这就是个流水日记。。。有什么好的想法，欢迎各位评论交流。。。

nas这玩意儿越来越火，我也无法避免的掉进了这个大坑

看了许多视频 许多文章，可谓是琳琅满目，花样百出！

在此要感谢@阿文菌大大 @司波图@悟空的日常 @船长机箱 还有广大的网友值友群友 你们的思想一直闪闪发光 让我看到了不一样的世界 ！

慢慢的开始思考自己真正需要一台什么样的nas。

我是从虚拟机开始入坑的，家里装修天天逛张大妈，就看到N1的许多玩法，看到旁路由，到软路由，到PVE虚拟机、ikuai、lede、dsm。后面又看到unraid，就把PVE给弃了，转战unraid。我的软路由配置如下：

成品图如下：

这个亚克力机箱可以带两块2.5寸的硬盘（左右各放一块），狠狠心搞2块4T的也可以当NAS用，一方面是忍不住想折腾啊，另一方面想把nas单独拎出来，确保稳定吧（自己的胡乱理解 ）

这个软路由性能严重过剩了，因为我家电信宽带是下行100M，上行20M，内网环境千兆，根本用不上花900大洋，可以说花了不少冤枉钱。但过程中我学习了很多，万里长征第一步，谁让自己入了这个坑了

下面开始正题，组装我的NAS，首先是挑选硬件

我的NAS用途就是存储电影和照片，4盘位就够用，预计上4块8T硬盘。一年加一块硬盘吧，毕竟穷 渠道以淘宝和闲鱼为主，宗旨：做一个有品质的小垃圾佬。

1.最难搞的机箱放到最先说。。。因为机箱真的好难选。规格肯定是ITX，要放客厅电视柜上，可不能整个黑高大粗的ATX

我把看过的机箱有罗列出来，大家一起端详端详

①蜗牛星际ABCD 闲鱼价格在65-120元 4盘位

② 工控机箱 也是阿文菌推荐过的 他110就在闲鱼拿下了 羡慕！淘宝机箱价格289元包邮。也是4盘位

天猫精选

NAS机箱4盘位黑群晖热插拔服务器ITX台式机定制DIY云存储蜗牛星际

￥289

去购买

③ 也是工控 矮大黑 粗犷的风格 淘宝价格298元，快递费30元，顿时没有欲望了。一看名字知道是山寨的NODE304---淘宝搜索NODE6

④ 也有老哥用C2的 不改动可以2个3.5寸，2个2.5寸。改动的话要动大手术，价格淘宝全新155元。最大的问题是个闷罐，散热不好。

天猫精选

JONSBO乔思伯全铝ITX机箱C2支持ITX主板大电源支持部份MATX主板

￥155

去购买

⑤还是工控 4盘 6盘 8盘 都有 从265元到850元，要是再精致点就好了，淘宝搜索小克思工控

淘宝

小克思工控

去看看

⑥还有这个东西 GN7 也叫N54L 。听说装机难度巨大，劝退了 。而且空箱子是99没错，但是一旦涉及到改造啥的价格蹭蹭蹭往上涨。。。我认为比较好的是套餐五 也要289元，小300了啊。

淘宝

N54L机箱

去看看

⑦正主来了，正儿八经的Fractal Design 分形工艺 真的离谱650元。。

天猫精选

FractalDesignNODE3046盘位NASITX黑色白色迷你型机箱

￥659

去购买

⑧银欣的DS380 价格是899元

天猫精选

银欣DS380SST-DS3804个2.5寸8个3.5硬盘位NAS机箱迷你ITX

￥899

去购买

⑨万由 810A 1498元 闲鱼有650元的。

反正看的就是天马行空，越来越来没谱。从65到1500元，也是没谁了 简直离谱，我恨我自己。。。

然后就看到了@cocoorange的文章-- 乔思伯V6，第一感觉颜值真的高，虽然特别银色的像BOSE 哈哈哈哈

乔思伯V6 DIY 高性价比 NAS + HTPC 二合一家庭媒体中心：硬件篇 #DIY #开箱晒物 #原创新人 作者：cocoorange 262

还有这位老哥@last532是真的牛皮，太硬核了！改成了6盘位！

家庭影院养成计划 篇四：爆改JONSBO 乔思伯V6——我的6盘位热拔插NAS&a #经验 #生活记录 作者：last532 200

还有他站的大神，用两块钢板做的架子，上的6盘位，就不放图了

乔思伯V6内部空间巨大，很有改造潜力！如果要增加盘位还涉及改造到电源，再加上评论有人说，共振影响硬盘，我就打消了这个念头，老老实实原装4盘位就好。DIY不是不行，但是我这种手残党，怕是玩不转，没有精钢钻，暂时就不揽瓷器活了。闲鱼有几家出的价格150-200元，但是150元没有侧面支架了，200的不确定有没有，还是银色的，太像BOSE音响了，放到电视柜上怕误会。。。选择了一个成色不错的黑色V6，价格190元。这价格和当时新品就差了几十块，可以说非常的保值。。。所以选择它还是向颜值低头了

这个机箱内部构造比较奇葩，最好上flex电源，如果是ATX电源，就会和cpu散热器靠的非常近，而且机箱内部风道混乱，解决方案@cocoorange的文章已经写到了，在他站也有位老哥是这样处理的，人民群众的智慧当真是无穷的

借用@cocoorange老哥的图 进行说明

用ATX就是这样

2.CPU、散热、主板、内存

目前阿文菌大大一直在玩i3-8100，但是这个cpu对我来说，性能过剩了，而且贵啊600+，我只作单纯的nas，而且目前不准备做转码。所以我暂时准备在G4560，G4600，G5400中选一个。附上CPU mark

这样一对比G4600真的神U，核显是H630，比G4560贵了10块钱，功耗低3W，频率高0.1GHz，强无敌

在淘宝入了G4600 CPU---292元。有的G4560都要300+元

散热选择了和机箱同品牌的乔思伯HP400,压G4600绰绰有余了

主板方面一开始想上①工控主板 ，6SATA ，双千兆网口，支持6789代CPU 价格509元。

相信很多人老哥都知道这主板，因为有个蜗牛D款的车，用的就是这个。车都和我无缘，只能自己慢慢淘了 而且509元的价格也略贵了。。

G4600是第七代CPU，针脚是1151，选择的余地就非常多了，当然渠道主要还是看闲鱼，目前是倾向品牌的ITX。再H110和B150中间徘徊了一下，看到一个华擎H110M-I，尺寸很奇葩，19.1 cm x 18.8 cm，又怕机箱装不下。。发现H110的主板，工控的很多，品牌的比较少。看着看着又看到B150和B250差价也就在几十块，目前还在慢慢寻找。终于在漫漫寻找之后发现了一款非常适合我的主板微星H110I PRO--价格268元，标准的ITX主板，17*17cm放个图大家看看

内存终于让我赶上了一波车啊。。。pdd的枭鲸，把8G的内存条做到了89元，还要啥自行车，不被砍单就舒服了

3.电源

规格flex，我的选择是益衡 Enhance ENP 7025B FLEX 小1U电源 250w ---选择店家改好了的全模组和换了建准静音风扇，价格308元

事实证明，材质很软的模组线对机箱内部安装走线帮助巨大，多了几十块不亏

硬盘选择了这款希捷8T--1068元

空盘时常有炒豆子声音，但是储存文件之后好一些了，虽然也有，但是频率低一些了。不知道是不是我的玄学感觉。。

再就是一些小东西了，FLEX转ATX转接板，风扇集线器（主板sysfan1接口是坏的），6cm的超频三风扇，系统盘是大路货u盘酷豆16g。。。

接下来就是组装了， 看看机箱成色

忽视我凌乱的走线，我和上面两位大佬的区别就在于，他们是电源横置，而且都是自己DIY的板子固定的 。我是纵置，转接板直接买的成品，电源和背后风扇还有些许距离，没有影响。

后续：主板的sysfan1接口插机箱后方的14cm风扇没反应，但是风扇试过了是好的，又入了风扇集线器，和ARCTIC F14 PWM 14cm风扇，花了几十大洋。

还有那个超频三 6cm风扇，是不带调速的，所以风力巨大，噪音巨大！让他转了5分钟，果断撤下了，世界瞬间安静了！

群晖的安装和使用我就不献丑了，都是看的张大妈和网上的指导帖子操作的。。。装机完毕，

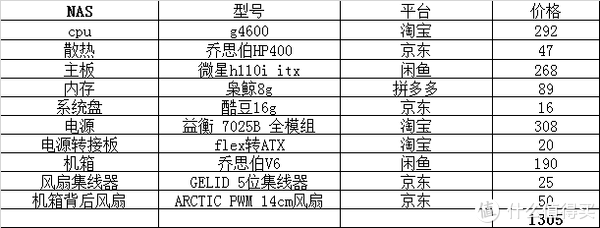

最后放上预算图

反观我软路由花了900多，真的有点贵了，我后知后觉

这篇文章就是和大家分享一个不错的机箱，我认为还是挺香的，价格不贵，不改造就支持4盘位，关键是颜值很在线啊。非常感谢闲鱼卖家把东西保存的很完整，2个硬盘支架都在。目前就上了一块硬盘，温度和噪音都可以接受，所以期待着后续使用，目前这个电源方位没问题的话，我就不准备折腾了，装好了那天晚上就把手机的5000多张照片都备份了，真香啊。希望所有人的硬盘和nas永不翻车！谢谢观看！
