利民AXP90纯下压式散热器评测

想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY装机工具,自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里<

购买理由

最近装了台ITX的主机,由于ITX机箱对于散热器的高度限制比较低,所以手上的塔式散热器都无法使用,只能用着Intel原装的散热器。最近天气越发炎热,加上ITX空间本身也是比较小的,CPU的温度也是随之上升。所以这次要分享的是用来取代Intel原装散热器的产品,利民 AXP90 纯铜版下压式散热器,利民 AXP90下压式散热器有点特别,是单平台的散热器,所以Intel和AMD平台各有一个版本,此外还有铝鳍片和纯铜鳍片的版本。我这款是Intel 115X版的利民 AXP90 纯铜版下压式散热器。 这是一款采用二次回流焊的工艺的4热管散热器,比起Intel原装散热器,要好得多。

外观展示

利民 AXP90 纯铜版下压式散热器的包装盒顶部有利民的Logo和A4机箱CPU散热器的标识,包装盒的体积不大。

包装的两侧印有利民 AXP90 纯铜版下压式散热器详细的规格参数。

包装盒的前端印有适用的平台。

利民 AXP90 纯铜版下压式散热器的包装盒含有:已经安装了风扇的利民 AXP90 纯铜版下压式散热器,四枚安装螺丝,一管利民TF7散热硅脂,说明书和保修卡。

利民 AXP90 纯铜版下压式散热器的三围是97*92*47mm,重量是490克,整体的尺寸比较小,47mm的高度可以适应大多数的ITX机箱。

利民 AXP90 纯铜版下压式散热器的风扇出厂已经预装在了散热器上,通过钢丝扣固定,轻松取下。

从顶部往下看,可以看到利民 AXP90 纯铜版下压式散热器的鳍片排列非常细密而整齐。虽然是纯铜的材质,但是散热器整体表面都是经过纯铜抗氧化工艺处理的,所以不用担心氧化的问题。

利民 AXP90 纯铜版下压式散热器扣除掉风扇的高度,散热器本体高度仅为32mm,在这么小巧的体积,配备了4根6mm的纯铜热管,并采用2次回流焊工艺,2次焊接热管鳍片,使得热传导效率更高。

利民 AXP90 纯铜版下压式散热器采用0.5mm扣FIN工艺,精细,稳固,减少风损。

利民 AXP90 纯铜版下压式散热器出厂已经安装好了平台扣具。底部是纯铜底,表面还贴有一张保护膜。

揭开以后,就可以看到呈镜面效果的散热器地做了,镜面效果相当的出色。

利民 AXP90 纯铜版下压式散热器的风扇是专门为散热器量身打造的9015尺寸的液压轴承风扇,比常见的9025风扇要更薄1公分。

这款风扇的型号是TL-9015R,风量是42.58CFM,风压1.33mmH2O,转速2700RPM±10%.

风扇的四个边角,正反两面具有设计减震胶垫,可以更好的降低风扇运转时的噪音和震动。

风扇的电源线是4PIN接口,支持PWM智能温控技术,线材的表面包裹着蛇皮网,顶端还有热缩管包裹。

利民 AXP90 纯铜版下压式散热器的配件到时相当的简洁,随机就配备了四颗安装螺母和一管TF7的散热硅脂,TF7散热硅脂的导热系数是12.8W/m.K

使用感受

利民 AXP90 纯铜版下压式散热器的安装很简单,只要先将CPU表面涂抹硅脂后,将散热器的扣具穿过CPU插槽周边四个对应的孔,然后从背面把螺丝拧紧即可。

这样的安装方式倒是非常的简单。

利民 AXP90 纯铜版下压式散热器的尺寸刚刚合适我这款主板,散热器和主板几乎没冲突,也没遮挡到任何一个接口,很合适的说。

考虑到走线的问题,我调整了风扇的方向,将风扇的PWM线调整到了上方,这样可以更方便的连接主板的风扇供电插座。不过经过两次的拆装,钢丝扣貌似有些松动,不像原来卡得那么紧了。

最后将主板安装在ITX机箱内。这款机箱由于主板背板开孔的关系,更换散热器需要将主板拆下才能换。

盖上两侧的钢化玻璃面板。

开机运行,利民 AXP90 纯铜版下压式散热器的风扇不带灯,所以装机效果差了一点点。

使用了利民 AXP90 纯铜版下压式散热器,在室温接近30度的环境(没开空调),CPU的待机温度回落到了40℃以内,仅为39℃,比之前要好多了。

用AIDA64的系统稳定性测试,单烤FPU,最终也没超过60℃,CPU为57℃。

至于利民 AXP90 纯铜版下压式散热器的风扇噪音,我是几乎没感受到,这款风扇最大噪音是22.4dBA,本身也是非常安静。

总结

更换了利民 AXP90 纯铜版下压式散热器,我就不用再担心这款ITX主机在夏天会出现高烧的情况了。这么小的散热器能有这样的散热性能,和噪音表现,其设计,用料,做工都是相当优秀的,2次回流焊工艺和纯铜鳍片也是主要因素,风扇也是相当的出色,我记得以前用过一款塔式散热器,我自己买了2个9015风扇来装,结果满载转速的噪音相当的明显,可以说是有点吵了,而利民的这款TL-9015R,大风量风压,高转速却低噪音,唯一的遗憾就是不带灯了。利民 AXP90 纯铜版下压式散热器的安装很方便,没有配备双平台扣具比较遗憾,应该有单独的扣具出售吧。利民 AXP90 纯铜版下压式散热器的体积小巧,但是散热性能出色,我觉得不仅ITX平台可以使用,甚至MATX和ATX也都可以,毕竟这款散热器能压TDP 145W的处理器,所以用途还是比较广泛的。

展开阅读全文

下压式CPU散热器推荐

想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY装机工具,自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里<

随着火热的夏季来临,电脑硬件也需要凉爽的环境,在舒适的温度下工作才能更好的发挥效能, 一般来说PC发热元件大户就是CPU和显卡,显卡而言,现在超公版设计的板卡散热没问题。这里就着重说说下压式CPU散热器,选择一款颜值及性能不错的散热器也是为机箱添置一道风景线。

【本榜单来自值友:fengpan584】

-1-

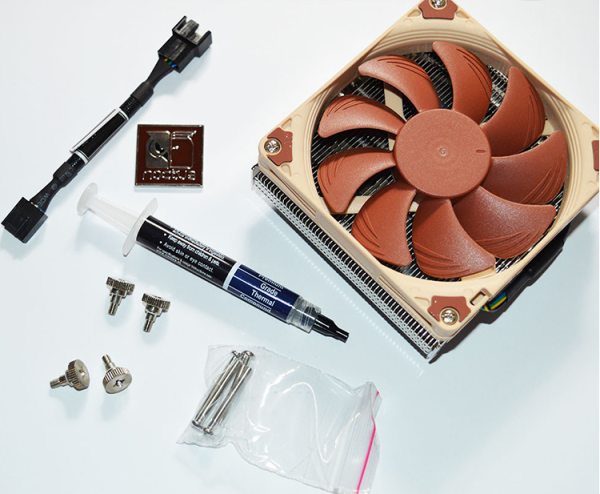

NOCTUA猫头鹰 NH-L9i CPU散热器

猫家这款NH-L9i CPU散热器的体积对于机箱来说是非常友好的,特别是一些ITX体型对于散热器高度有要求的机箱, 这款散热器包含风扇的高度仅为37mm,长宽尺寸为:95mm,小巧的体积几乎兼容市面上大部分ITX机箱,简洁的外形设计,散热器主体材质为铜、铝金属材质,搭配猫家自家的NX-A9X14薄扇(风扇转数为:300-2500RPM),兼备静音的同时也能很好的控制CPU温度。NH-L9i只支持英特尔平台,AMD平台需要选购NH-L9a-AM4型号。随散热器附赠有支持自家NF-A9的螺钉,对于机箱有多余高度的可以选择NF-A9,静音效果更好。

-2-

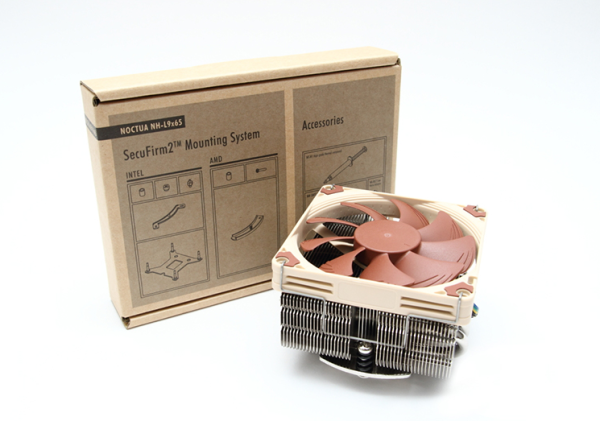

NOCTUA猫头鹰 NH-L9x65 4热管CPU散热器

猫家NH-L9x65也可以说是NH-L9i的增强版, 散热主体比NH-L9i的体积更大,散热的能耗比也就更大,散热器包含风扇高度为65mm,长宽尺寸为:95mm,内置4根6mmU型热管,搭载自己NF-A9x14 PWM温控风扇,在运行时兼备静音的同时也不失散热效率,只是散热器65mm的高度对于一些机箱油局限性,选购的时候需要注意一下。

-3-

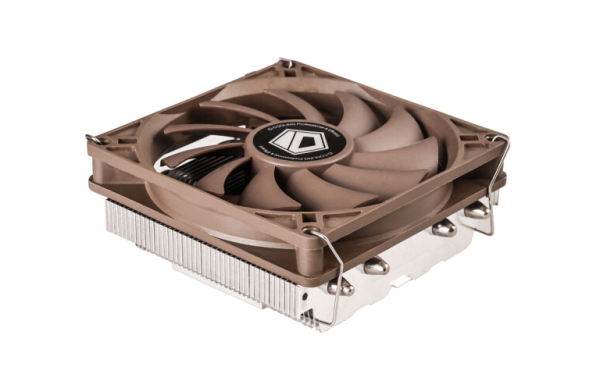

ID-COOLING IS-40pro CPU散热器

如果觉得推荐的前两者散热器性价比不高的话,可以关注一下ID-COOLING这款散热器,散热器带风扇的正题高度为45mm,长宽为:100mm,就体积而言兼容大部分ITX及HTPC平台机箱,散热器主体内置4热管,搭载自家的9215温控静音薄形风扇,风扇转数为:600-2500RPM,风量达到44.3CFM,随包装附带扣具兼容英特尔及AMD平台,结合不到百元的售价,是个不错的选择。

-4-

scythe大镰刀 JT8039 CPU散热器

大镰刀这款散热器的高度再风扇下置的情况下为:39mm,采用的是下压吸入式的设计,相对于常见下压式风扇上置的散热器,大镰刀这款散热器采用了下置设计,原理就是吸入式的设计减少气流损失,当然也可以采用传统的风扇上置,只是高度会更高一些,理论上说两者的散热功率相差不大,散热器主体采用了穿FNI工艺加四根导热管的设计,热管镀镍工艺,搭载自家的JT8039 8cmPWM只能温控风扇,风扇采用十一叶扇叶设计,大镰刀家的风扇作为DIY玩家应该会比较熟悉,静音同时能有大风量。

-5-

PHANTEKS追风者 TC12LS CPU散热器

追风者这款下压式散热器整体规格比较高,搭载12CM风扇,散热器含风扇高度仅为74mm,散热器主体内置6跟铜管,散热鳍片与热管工艺采用回流焊,风扇方面搭载Phanteks PH-F120MP PWM智能温控风扇,液压油封轴承,转数为500-1800RPM,噪音控制很好,如果喜欢光污染的朋友可以更换,带有灯带的12cm规格风扇。安装散热器的时候得注意下朝向方位,以免跟其他配件产生冲突。兼容英特尔及AMD平台。

-6-

Thermaltake Engine 27

TT这款Engine 27散热器主打的就是小巧,微薄设计,高度尺寸为:27mm,散热器主体为铝合金架构,镀镍工艺,扇叶也为铝制金属材质,扇叶数高达40片,PWM智能温控音风扇,风扇转数为1500-2500RPM,小小体积散热器自重达310g,因为体积的小巧,散热器的安装位置可以不用过多的去考虑配件的大小位置,对于组建Mini-ITX或HTPC平台,TT Engine 27散热器的尺寸是防尘合适,但是它只支持英特尔平台。

下压式CPU散热器更适合组建ITX 、Mini-ITX、HTPC等平台,侧透机箱喜欢光污染的朋友可以选择大尺寸的下压式CPU散热器,比如追风者 TC12LS CPU散热器,可以将其风扇更改为带有LED灯光的12cm规格风扇,也算给机箱里增添一道风景。

未经授权,不得转载
展开阅读全文

下压式散热器安装

下压式的cpu风扇安装起来比较简单,首先对准主板cpu位置将cpu风扇安装在cpu上;

接着将cpu风扇四周的扣柱顶端转轴向外逆时针旋转(共4个),然后对应主板上的四个插孔插入;

当听到四个扣柱都轻“嗒”一声后,表示扣具已经与主板扣实。再将转轴顺时针回转;

 找到主板上CPU FAN的标注4pin接口,将cpu风扇电源线接入主板的供电接口,即完成cpu风扇安
