一、前言

AMD这次的B550系列主板实在是让人猝不及防,你以为这是中端主板,实际上人家从入门到高端全部都有,产品线非常完整;你以为这货主要用来搭配3600这一级别的处理器,实际上,很多B550主板的用料带3900X都轻轻松松;你以为这货略有阉割,价格会比较诱人?我只能说,你还很年轻,兄弟。

虽然B550主板全线看起来并不便宜,但依然有一些用料很到位、配置很不错的B550主板,就比如说华擎的B550 EX4主板。

或许你会以为这是一款定位中端的板子,各种堆配置、堆用料,让其可以和高端B550主板掰掰腕子,然而实际上并不是,并不高的售价出卖了它。

二、华擎(ASRock)B550 Extreme4极限玩家主板 开箱

▼主板的包装还是熟悉的华擎极限玩家系列主板的味道,只不过右下角的主板型号是B550。

▼包装背面介绍了很多主板的参数配置,看起来非常夸张。

▼打开外面的纸盒,里面还有一个黑箱子,中间印着华擎的LOGO。

▼继续打开,才能看到主板和一些配件。

▼除了主板之外,华擎还配了多条SATA线和理线带,不错。

▼华擎一贯非常细心,主板都是放在泡沫里的,保护性一流的同时,还方便装机。

三、华擎(ASRock)B550 Extreme4极限玩家主板 外观

▼主板的外观非常漂亮,还是熟悉的配色,并且各种覆盖件非常多。

▼主板的上部可以看到造型夸张的装饰罩和供电部分的辅助金属散热件。

▼主板底部可以看到多条PCIe插槽,还有大面积的金属散热片。

▼主板的供电部分非常夸张,密密麻麻的电感和电容。

▼CPU的辅助供电插座,8+4Pin设计。

▼主板的内存插槽,四根。

▼另外,主板的右上角还有两个灯效插座,12V 4Pin的和5V 3Pin的各一个。

▼主板供电下面,有两个USB 3.2 Gen1的前置机箱插座,一个USB Type-A的,一个USB Type-C的。

▼主板的两条全长PCIe插槽均有金属件覆盖,不错。另外,这里还有一个无线网卡的M2插槽。

▼音频部分,除了被覆盖的部分,还可以看到多颗金色的音频电容。

▼SATA接口有6个,另外这里还能看到高端主板才会配备的故障显示屏。

▼另外这里还有两个主板物理按钮,一个启动,一个重启,这同样也是高端主板才会配备的。

▼这里还有两个灯效插座。

▼主板的IO接口部分,比较瞩目的就是2.5G的Lan口,以及给Wifi天线预留的两个固定孔。

▼主板背面,看起来脏兮兮的,应该是没用洗板水清洗,为了保护环境,减少污染。

▼供电部分,后面可以看到几颗芯片,这个具体后面分析。

四、华擎(ASRock)B550 Extreme4极限玩家主板 拆解

▼主板上的各种覆盖件非常多,有金属材质的,也有塑料材质的。

▼拆掉主板上所有的覆盖件之后,才能看到主板本来的样子。

▼8+4Pin的CPU辅助供电插座,旁边有稳压、滤波电容。

▼供电部分,规格非常夸张,这里可以看到有14颗电感,并且电感部分也有导热垫覆盖,保证其工作温度。

▼PWM控制器,丝印RAA229004,提供6+2相供电控制。

▼旁边是DrMos,四颗,丝印SIC654A,这是一颗50A的DrMos。

▼左侧是十颗DrMos,同样是50A的SIC654,这个用料非常夸张。

▼另外这里还能看到一些其他的电路,用于其他部分的供电。

▼主板的背面,可以看到六颗倍相器。PWM控制器输出6+2相供电控制信号,其中6相通过倍相器倍相成12相,加原来的2相供电,组成14相供电。供电的规格十分的豪华,应付3900X这种级别的处理器也是轻轻松松。

▼主板的右下角还有其他供电部分,Mos是SM4337,最大通过电流55A,还不错。

▼华擎这块B550EX4的滤波电容用料很棒,尼吉康(原富士通)的黑色FP系列,12K的。

▼灯效和风扇供电部分,均有独立的驱动IC。

▼内存供电,这里貌似是两相。PWM控制器是UP1674P,下面是两颗Mos管,FDCP5030SG,最大输出电流貌似是84A,单颗最大输出功率25W,用来给内存供电,绰绰有余。

▼Type-C插座后面有一颗ASM1543。

▼接着下面是漂亮的AMD的B550芯片,芯片上方是供电,右侧是一颗Ti的HD3SS3415通道模拟差动开关,用于将PCIe转换为SATA、USB等。芯片下面有贴片的LED,用于提供灯效。

▼旁边是一颗MUC121ZC2,这是一颗ARM芯片,用于主板的灯效控制。

▼CPU插座的右下角,可以看到一颗BIOS芯片。

▼主板的IO部分,可以看到桥接芯片,P13EQX。

▼下面有一颗RTL8125BG,2.5G带宽Lan口的主控芯片。

▼音频部分,熟悉的小螃蟹的ALC1220,另外,下面有一颗独立的运放芯片5532,旁边有专业的音频电容,这款主板的音质应该会很不错。

▼最下面的全长PCIe插槽下面有一颗NCT6796D芯片,用于监控主板的各项参数。

▼右侧有一颗GL852G芯片,USB2.0的Hub芯片。

▼主板背面还有一颗ASM1543,用于主板背面的Type-C接口。

五、华擎(ASRock)B550 Extreme4极限玩家主板 装机

▼装机就非常简单了,先将处理器、内存、固态等装到主板上。

▼接着固定散热,这里使用威刚的XPG的240一体式水冷散热。

▼紧接着将主板固定到机箱内部,机箱是安钛克的冰钻P120,这款机箱的侧面玻璃支持侧开,日常升级硬件非常方便。蘑菇这里直接拆掉了,方便安装硬件。

▼安钛克冰钻P120的电源仓是上置的,双色设计,非常漂亮,并且电源仓侧面有开口,可以直接看到里面的超频三的七防芯电源,额定输出850W,非常给力。

▼显卡是索泰的GTX1660Super X-GAMING OC3 Pro显卡,很不错的一款显卡,散热非常棒。

▼接着将各个部分的插线都接好,显卡固定好,就可以准备开机了。

▼开机,一次点亮,完美。

▼华擎这块B550EX4的主板颜值很高,IO饰罩部分有漂亮的LED灯效,开机之后这里还能看到华擎的LOGO。另外,超频三的这款七防芯电源,支持12V四针的RGB灯效,可以和主板同步,效果很不错。

▼华擎B550EX4的南桥部分也有灯效,非常漂亮。

▼另外主板供电的金属散热件上,还能看到主板的型号,很精致。

▼威刚这款240一体式水冷的冷头颜值不错,很有设计感。

六、华擎(ASRock)B550 Extreme4极限玩家主板 测试

▼简单看下配置,3900X+1660Super的硬件组合,高U低显,蘑菇最爱。

▼简单跑下分,总分在49W左右。

▼简单跑一下CPU-Z的测试,单核532、多核8137,3900X的性能非常强大。

▼R15测试,单核205、多核3059,多核心性能超过了3000。

▼R20测试,单核505、多核7062,多核心性能超过了7000,性能非常夸张。

▼接着是散热测试,先是待机情况,室温26℃左右,处理器的核心温度在35℃上下波动。

▼主板的左侧供电温度36.5℃,上侧供电温度34.6℃,很低。

▼接着跑CPU-Z的压力测试,3900X的功耗在122w左右,处理器的核心温度在70℃上下。

▼主板的左侧供电温度在43.2℃,上侧供电温度在37.8℃。3900X的Vcore供电主板在左侧部分,因此主板的左侧供电部分温度会略高。

▼最后是单烤FPU测试,3900X的核心温度在78℃左右波动,功耗在152W左右。

▼主板的左侧供电温度49.4℃,上侧供电温度在41.8℃,非常低。华擎这块B550EX4的供电部分用料非常棒,14相50A的DrMos,应付3900X这种级别的处理器,也是轻轻松松,没啥压力。

七、总结

华擎这块B550EX4主板的性价比非常高,作为一块ATX规格的大板,作为一块拥有14相50A的DrMos供电的大板,作为一块细节做工用料、配置非常高的大板,其仅仅1000出头的售价让其非常具有竞争力,差不多用料的ATX规格的B550大板售价多少,不用我多说了吧。

另外,内存拥有2相供电,板载2.5G的Lan口,板载两位DeBug指示屏,板载开机、重启按键,全长PCIe插槽有金属件包裹,三个M2插槽(其中一个为WiFi网卡专用),音频部分有专门的运放芯片,这些都是这块板子的亮点,我们很难在同价位找到这个配置的板子了。

并且,B550主板拥有支持PCIe4.0的PCIe插槽和M2插槽,虽然各有一条,但是日常完全足够使用了。

唯一让蘑菇略有微词的是,AX200也就卖60块,标配一块不是会更好么!

谢谢大家!

The End

展开阅读全文

华擎主板bios怎么设置

1、插入u盘,开机按del键进入bios设置界面

2、切换到引导界面,选择引导选项

3、设置u盘为第一引导项(一般为usb开头或以u盘型号命名),然后按10保存退出


展开阅读全文

华擎主板多少钱

1.ASRock 华擎 X570 Extreme4 主板 ATX(标准型) X570

商品介绍:ASRock 华擎 X570 Extreme4 主板,采用AMD X570芯片组,AM4接口,支持第二代和第三代锐龙处理器和带有Radeon显卡的第一代和第二代锐龙处理器。规格方面,采用ATX版型,10相供电;拥有4条内存插槽,可支持64GB双通道内存;拥有2个PCIe x16插槽和3个PCIe x1插槽,支持CrossFire技术;拥有8个SATA接口,2个M.2接口,支持磁盘阵列;板载声卡为Realtek ALC1220,支持7.1声道。板载接口拥有5组USB接口,2组CPU风扇插针,4组系统风扇插针。质保三年。尺寸30.5 cm x 24.4 cm。

ASRock 华擎 X570 Extreme4 主板 ATX(标准型) X570

1197元

2.ASRock 华擎 X570 Phantom Gaming 4主板 ATX(标准型) X570

商品介绍:华擎 X570 Phantom Gaming 4主板,采用AMD X570芯片组,AM4接口,支持第二代和第三代锐龙处理器和带有Radeon显卡的第一代和第二代锐龙处理器。规格方面,采用ATX版型,10相供电;拥有4条内存插槽,可支持64GB双通道内存;拥有2个PCIe x16插槽和2个PCIe x1插槽,支持CrossFire技术;拥有8个SATA接口,2个M.2接口,支持磁盘阵列;板载声卡为Realtek ALC1220。板载接口拥有3组USB接口,2组CPU风扇插针,3组系统风扇插针。质保三年。

ASRock 华擎 X570 Phantom Gaming 4主板 ATX(标准型) X570

999元

3.ASRock 华擎 Z390 Phantom Gaming SLI/ac 主板

商品介绍:华擎Z390 Phantom Gaming-ITX/ac主板为ATX版型,主打支持英特尔第九代处理器,LGA 1151接口,10相供电设计,24+8电源接口,2个DDR4内存插槽,支持双通道,4个SATA3 6.0 Gb/s 接口,支持RAID、NCQ,、AHCI和热插拔,双Ultra M.2 SSD扩展(兼容PCIe Gen3 x4 & SATA),带散热片,有线网卡速度可达2.5Gb/s,同时支持802.11ac 双频WIFI,搭载华擎POLYCHROME SYNC灯效,可以自定义RGB灯光,同时也可自行连接LED灯条,主板带有一个雷电三代C型接口。

ASRock 华擎 Z390 Phantom Gaming SLI/ac 主板

999元

4.ASRock 华擎 Z390 Extreme4 主板 ATX(标准型) Z390

商品介绍:华擎Z390 Extreme4主板定位高端用户,主板使用LGA1151针口,支持最新的九代Coffee Lake Refresh架构的酷睿i系列CPU,而且也能够兼容第八代处理器。主板采用12相供电,拥有4个内存插槽,最大支持双通道64GB DDR4内存,最高频率4300MHz(超频),英特尔XMP技术加持。板载3个PCIe 3.0 x16,3个PCIe 3.0 x1,8个SATA 6Gb/s、2个M.2接口,支持RAID 0、1、5、10。板载接口拥有1个前面板音频接口,5组USB扩展口,2组CPU风扇插座,3组系统风扇插座。后置接口拥有1个HDMI接口,1个DP接口,1个VGA接口,1个RJ45网络接口,6个USB接口,一组音频接口和1个PS/2键鼠接口。板载SupremeFX S1220声卡和Intel Wireless-AC 9560网卡。该主板还搭载了蓝牙4.1芯片和802.11ac双频Wi-Fi,2×2双频天线,且支持MU-MIMO技术。主板装甲部分支持华擎Polychrome SYNC灯效,质保时间3年。

ASRock 华擎 Z390 Extreme4 主板 ATX(标准型) Z390

1199元

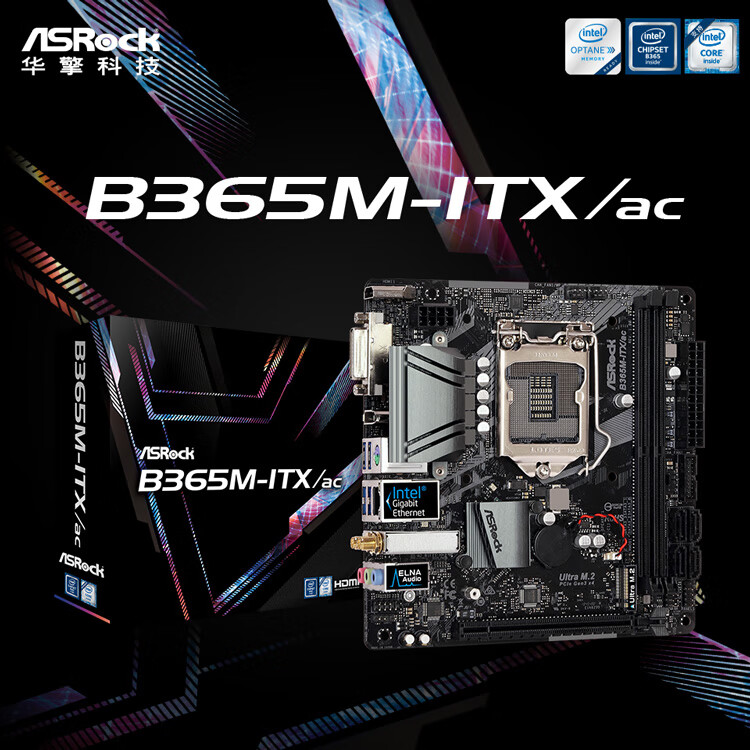

5.ASRock 华擎 B365M-ITX/ac MINI-ITX(迷你型) B365

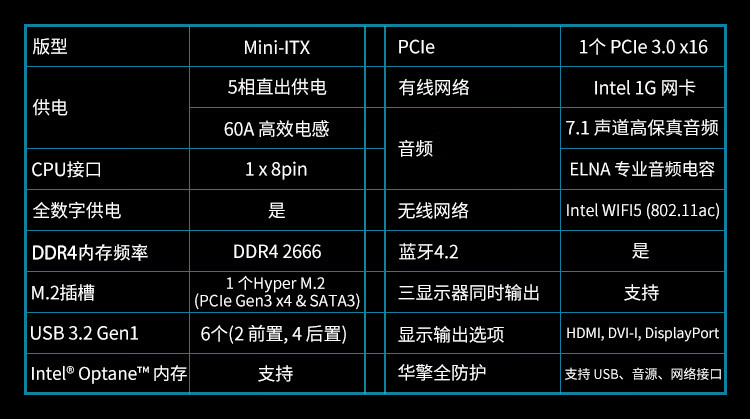

商品介绍:B365M-ITX/ac基于MINI ITX方案,设计不算豪华,配备5相供电和8Pin ESP供电,提供了2条SO-DIMM DDR4 2666MHz内存槽(最大64GB)。储存扩展包括4个SATA3(6Gbps)和Ultra M.2,扩展包括PCI-E 3.0(x16),同样也保留了M.2无线模块,支持IEEE 802.11ac无线和蓝牙4.2,,尾部也拥有英特尔Intel I 219V千兆有线方案。
