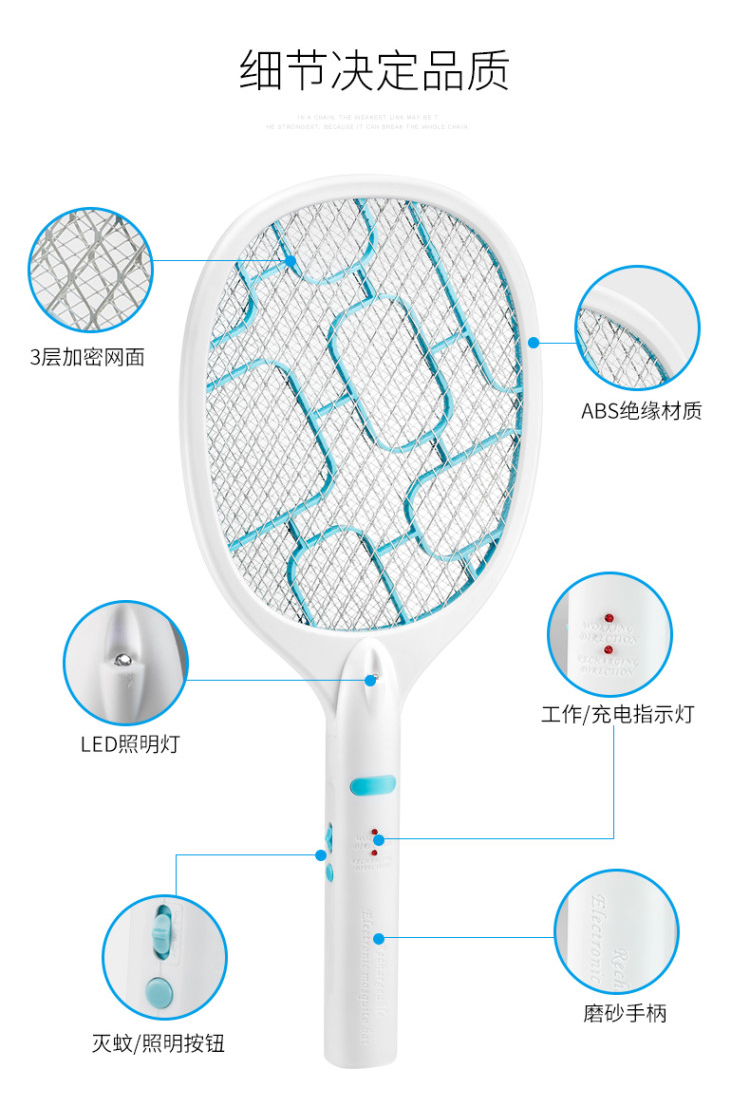

电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。但生产厂家不提供线路图，给维修带来一定困难。
一、工作原理 蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。45
一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.
二、维修方法

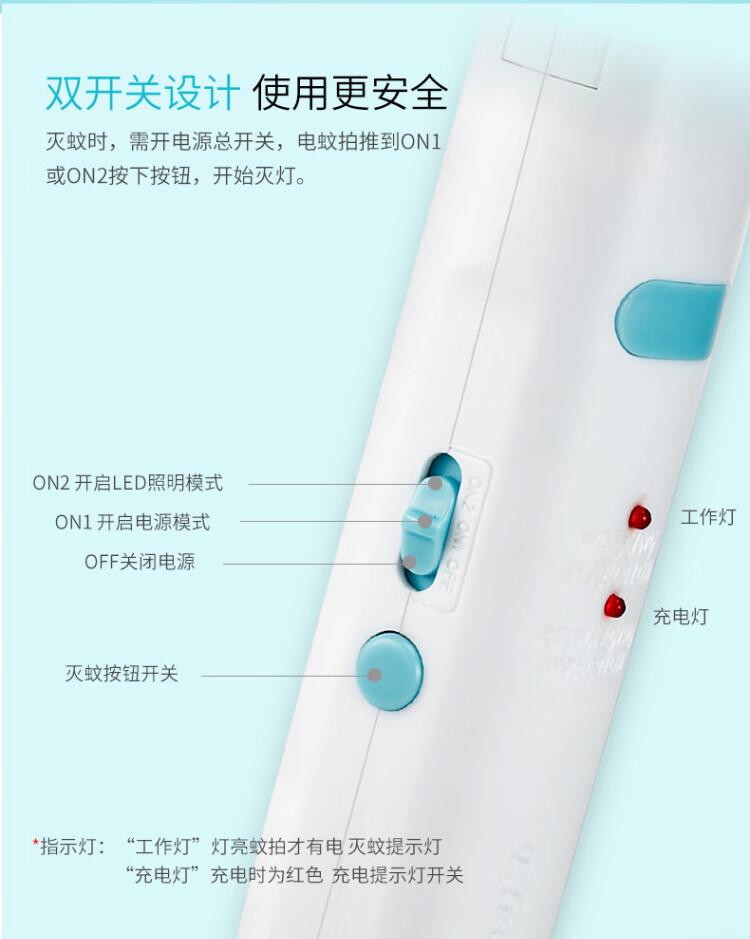

1．指示灯VDl不亮 在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。
2．VD1亮，但无高压产生 这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
3．高压不足： 原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并更换新的；另外，电池G电压不足(vDl亮度明显下降)也会造成高压不够，只要更换新电池便可排除故障。
电蚊拍是逆变的原理，把直流电逆变为交流电，再经过倍压，产生一千多伏的直流电压，用高压去电击蚊子。
修理流程：

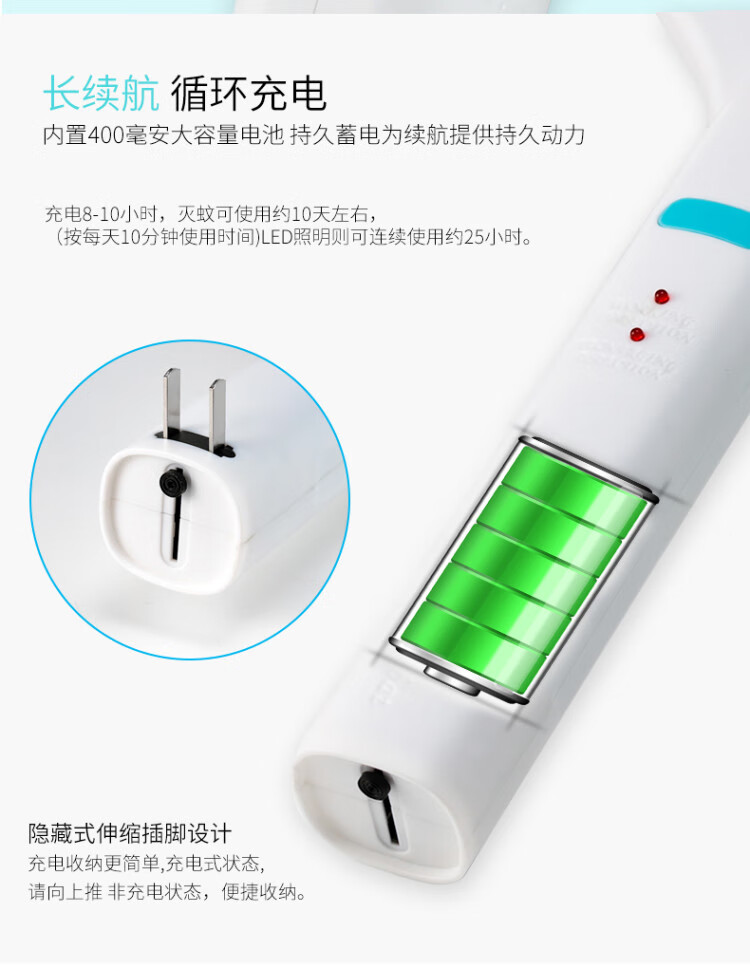

1、用万用表直流电压档测量电池两端，正常值应是3伏左右，低于正常值要更换电池。再检查电池夹是否生锈，如果有锈渍，要用砂布擦干净。
2、检查微动开关是否接触良好，可用万用表电阻档测量通断，就可判断是否接触良好。如果接触良好，发光二极管将被点亮。否则要检查发光二极管。
3、检查升压变压器直流电阻，两组是0欧，一组是150欧左右，这组在通电情况下测量，交流电压在350伏左右。
4、检查振荡管。该管有两种型号：S8050、5609 。注意管脚分布不一样，通电检查集电极(C)为0伏，基极（B）为3.4伏，发射极(E) 为2.8伏，B与E之间相差0.6——0.8伏。
5、检查倍压电容。用万用表×1档在路测量电容两端，指针没有偏向零点，就是好的。如果击穿，指针就会偏向零点。电容击穿后，电蚊拍通电会发出吱吱声。
6、检查升压二极管。用万用表×10档在路测量二极管两端，正反向电阻正常就是好的。如果击穿，指针就会偏向零点。
7、检查网拍。用万用表直流电压2500伏档在路测量网拍两端，直流电压在一千多伏以上就是正常了。如果低于七百多伏，电容就有击穿。测量时注意安全，防止电击。
8、如果通电测量网拍没有电压，升压变压器没有交流电压，那就是网拍有短路故障。断电后 ，用万用表×10K档在路测量网拍两端，直流电阻300K左右。
