poe交换机连接方法

之前我们了解到了监控的几种供电方式,其中有提到poe供电,有一些朋友对poe供电存到一些疑问,这个在之前也有很多朋友问到过,那么今天就用图文来一起了解poe的几种供电方式和连接方法。


poe交换机的4种连接方式


一、交换机和终端都支持PoE


这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上,这种方法最简单,但也需要注意如下两点:


1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备


2、要仔细确认购买的网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。


如图




poe交换机连接方式


二、交换机支持PoE,终端不支持PoE


这种方案PoE交换机出来接PoE分离器,PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。


如图




poe分离器的连接方式


三、交换机不支持PoE,终端支持PoE


这种方案交换机出来接PoE供电器,PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络,对原有网络没有影响。


如图




poe摄像机+poe供电器的连接方式


四,交换机不支持PoE,终端也不支持PoE


这种方案交换机出来接PoE供电器,再接PoE分离器,最后传输给终端。 方案三和方案四适合于传统网络的改造,即原来的交换机不支持PoE供电,但是又想利用PoE供电好处的场合。


如图




poe供电器的连接方式


那实际应用时,网线应该怎么接呢,很多朋友对POE供电技术有所了解,知道1 2 3 6或者4 5 7 8等供电线序问题,所以怕万一接错,导致设备烧毁等严重后果。


POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可,当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。


到底如何接才好


1、如果你的POE交换机、POE供电模块是标准的PSE设备,那么网线随便接下面接的无线AP或者IPC都不会烧毁。标准的POE供电过程,有一个检测过程,这个检测过程会确保对不是标准的受电设备不进行供电。如何区分标准的设备还是非标准的设备,可参看如何区分标准POE供电和非标准POE供电。


2、如果你的PSE设备是强供型,那么在接线之前必须非常小心查看说明书,看供电PIN脚是1 2 3 6还是4 5 7 8,如果身边没有说明书,也可以用万用表检测,如果有稳定的12V/24/48V输出的就是供电脚。搞清楚了供电PIN脚,还不能直接接终端设备。另外一端的无线AP或者IPC要搞清楚输入电压是多少,网口电路是否经过了改装,如果没有经过改装,接上去之后就很可能会将网口电路烧毁。如果电路没改装就需要用到POE分离器。


展开阅读全文
poe交换机品牌
1.美国网件 NETGEAR
品牌介绍:是全球领先的企业网络解决方案及数字家庭网络应用倡导者。NETGEAR于1996年1月创立,总部设在美国加州,推出了业界领先的全系列ReadyNAS网络存储产品和PROSAFE内容安全产品。NETGEAR业务遍及北美、欧洲、澳纽、中东、非洲及亚太25个国家及地区,产品主要面向家用、商用及互联网接入服务业者。
美国网件 NETGEAR

美国网件 NETGEAR

是全球领先的企业网络解决方案及数字家庭网络应用倡导者。NETGEAR于1996年1月创立,总部设在美国加州,推出了业界领先的全系列ReadyNAS网络存储产品和PROSAFE内容安全产品。NETGEAR业务遍及北美、欧洲、澳纽、中东、非洲及亚太25个国家及地区,产品主要面向家用、商用及互联网接入服务业者。

2.思科 CISCO
品牌介绍:Cisco Systems, Inc.旗下创新软件品牌。CISCO主要产品包括:宽带有线产品、网络安全产品与VPN设备、网络存储产品、交换机、视频系统、无线产品等。依靠自身的技术和对网络经济模式的深刻理解,CISCO成为了网络应用的成功实践者之一。
思科 CISCO

思科 CISCO

Cisco Systems, Inc.旗下创新软件品牌。CISCO主要产品包括:宽带有线产品、网络安全产品与VPN设备、网络存储产品、交换机、视频系统、无线产品等。依靠自身的技术和对网络经济模式的深刻理解,CISCO成为了网络应用的成功实践者之一。

3.华为 HUAWEI
品牌介绍:1987年创立,是全球领先的ICT基础设施和智能终端提供商。华为致力于把数字世界带入每个人、每个家庭、每个组织,构建万物互联的智能世界。目前华为有18.8万员工,业务遍及170多个国家和地区,服务30多亿人口。
华为 HUAWEI

华为 HUAWEI

1987年创立,是全球领先的ICT基础设施和智能终端提供商。华为致力于把数字世界带入每个人、每个家庭、每个组织,构建万物互联的智能世界。目前华为有18.8万员工,业务遍及170多个国家和地区,服务30多亿人口。

4.新华三 H3C
品牌介绍:全球领先的新IT解决方案领导者、国内知名路由器品牌。新华三拥有H3C品牌的全系列服务器、存储、网络、安全、超融合系统和IT管理系统等产品,提供大互联、大安全、云计算、大数据和IT咨询服务在内的一站式、全方位IT解决方案。
新华三 H3C

新华三 H3C

全球领先的新IT解决方案领导者、国内知名路由器品牌。新华三拥有H3C品牌的全系列服务器、存储、网络、安全、超融合系统和IT管理系统等产品,提供大互联、大安全、云计算、大数据和IT咨询服务在内的一站式、全方位IT解决方案。

5.海康威视 HIKVISION
品牌介绍:杭州海康威视数字技术股份有限公司旗下品牌,2001年成立。海康威视其产品包括摄像机、多屏控制器、交通产品、传输产品、存储产品、门禁产品、消防器材等。
海康威视 HIKVISION

海康威视 HIKVISION

杭州海康威视数字技术股份有限公司旗下品牌,2001年成立。海康威视其产品包括摄像机、多屏控制器、交通产品、传输产品、存储产品、门禁产品、消防器材等。

6.腾达 Tenda
品牌介绍:深圳市吉祥腾达科技有限公司旗下品牌,创立于1999年。Tenda产品覆盖了包括无线AP、路由器、交换机、网卡、MODEM、光纤收发器等各类别,产品均已通过国家 3C、美国FCC、欧盟CE认证。腾达在北京、上海、广州等一线城市设立多个分公司,并在各地设立多个办事处。在美国、德国、波兰等国家建立海外分公司或办事处,与全球上百家顶级代理商建立合作关系,腾达产品出口全球几十个国家和和地区。
腾达 Tenda

腾达 Tenda

深圳市吉祥腾达科技有限公司旗下品牌,创立于1999年。Tenda产品覆盖了包括无线AP、路由器、交换机、网卡、MODEM、光纤收发器等各类别,产品均已通过国家 3C、美国FCC、欧盟CE认证。腾达在北京、上海、广州等一线城市设立多个分公司,并在各地设立多个办事处。在美国、德国、波兰等国家建立海外分公司或办事处,与全球上百家顶级代理商建立合作关系,腾达产品出口全球几十个国家和和地区。

7.普联 TP-LINK
品牌介绍:TP-LINK是普联技术有限公司旗下的网络通讯设备品牌,成立于1996年。普联总部位于深圳,专门从事网络与通信终端设备研发、制造和行销,也是国内少数几家拥有完全独立自主研发和制造能力的品牌之一。TP-LINK产品涵盖以太网、无线局域网、宽带接入、电力线通信,在既有的传输、交换、路由等主要核心领域外,2011年起坐稳家用WLAN市场销量冠军。
普联 TP-LINK

普联 TP-LINK

TP-LINK是普联技术有限公司旗下的网络通讯设备品牌,成立于1996年。普联总部位于深圳,专门从事网络与通信终端设备研发、制造和行销,也是国内少数几家拥有完全独立自主研发和制造能力的品牌之一。TP-LINK产品涵盖以太网、无线局域网、宽带接入、电力线通信,在既有的传输、交换、路由等主要核心领域外,2011年起坐稳家用WLAN市场销量冠军。

8.腾达 Tenda
品牌介绍:深圳市吉祥腾达科技有限公司旗下品牌,创立于1999年。Tenda产品覆盖了包括无线AP、路由器、交换机、网卡、MODEM、光纤收发器等各类别,产品均已通过国家 3C、美国FCC、欧盟CE认证。腾达在北京、上海、广州等一线城市设立多个分公司,并在各地设立多个办事处。在美国、德国、波兰等国家建立海外分公司或办事处,与全球上百家顶级代理商建立合作关系,腾达产品出口全球几十个国家和和地区。
腾达 Tenda

腾达 Tenda

深圳市吉祥腾达科技有限公司旗下品牌,创立于1999年。Tenda产品覆盖了包括无线AP、路由器、交换机、网卡、MODEM、光纤收发器等各类别,产品均已通过国家 3C、美国FCC、欧盟CE认证。腾达在北京、上海、广州等一线城市设立多个分公司,并在各地设立多个办事处。在美国、德国、波兰等国家建立海外分公司或办事处,与全球上百家顶级代理商建立合作关系,腾达产品出口全球几十个国家和和地区。

9.优倍快 Ubiquiti
品牌介绍:网络宽带产品品牌,创立于2005年。优倍快的主打产品AirMax,是用来给人口密度小的地区如农村,提供经济的无线宽带接入的全功能无线超宽带网络设备,自面世以来以其严谨的设计工艺、稳定可靠的质量、超强性能和超互想象的价格等特点迅速在全球形成轰动性效应。
优倍快 Ubiquiti

优倍快 Ubiquiti

网络宽带产品品牌,创立于2005年。优倍快的主打产品AirMax,是用来给人口密度小的地区如农村,提供经济的无线宽带接入的全功能无线超宽带网络设备,自面世以来以其严谨的设计工艺、稳定可靠的质量、超强性能和超互想象的价格等特点迅速在全球形成轰动性效应。

展开阅读全文
poe交换机价格
1. NETGEAR 美国网件 GS105PE 5口简单POE交换机

商品介绍:美国网件 GS105PE 属于简单网管交换机,带2口poe供电,可提供网络镜像、流量优先和划分vlan功能,除即插即用式连接外,还提供简单有用的网络设置,配有qos、vlan和网络监控功能的千兆网速,通过线缆测试对连接问题进行故障诊断,环路预防和广播风暴控制等功能,是目前性能比较出色的一款poe千兆交换机。

NETGEAR 美国网件 GS105PE 5口简单POE交换机

暂无报价

2.CISCO 思科 SG220-28MP-K9-CN 24口千兆全POE可管理交换机

商品介绍:这款思科 SG220-28MP-K9-CN交换机杂音少可以放进办公室,常用的网络管理功能更便捷快速的实现网络管理;且主打性能优先的同时并没有牺牲掉用户体验,具备多样的安全控制和轻松的运行维护,简单上手,性价比高。

CISCO 思科 SG220-28MP-K9-CN 24口千兆全POE可管理交换机

暂无报价

3.HUAWEI 华为 S2751-28TP-PWR-EI-AC 24口百兆智能POE交换机

商品介绍:S2700系列企业交换机是华为公司推出的新一代绿色节能的智能百兆以太网接入交换机,它基于新一代交换技术和华为VRP软件平台,能提供简单便利的安装维护手段,同事融合了灵活的网络部署、丰富的QoS和安全控制策略、完备的高可靠机制、绿色环保等先进技术,可满足以太网多业务承载和接入需要,助力企业用户搭建面向未来的IT网络。S2700为盒式产品设备,机箱高度为1U,提供标准型和增强型两种产品版本。

HUAWEI 华为 S2751-28TP-PWR-EI-AC 24口百兆智能POE交换机

暂无报价

4.H3C 新华三 SMB-S2610-PWR 8口百兆电+2口千兆光 POE千兆交换机

商品介绍:H3C S2600系列以太网交换机是H3C面向中小商业市场推出的新一代千兆上行全管理型交换机产品,在满足高性能接入的基础上,提供完备的安全接入策略和更强的网络管理维护易用性;可广泛应用于政府、中小企业、学校、酒店等行业的网络建设场景。S2610-PWR支持PoE+,整机最大输出:65W。


H3C 新华三 SMB-S2610-PWR 8口百兆电+2口千兆光 POE千兆交换机

1068.2元

5.海康威视26口千兆POE交换机网线分流网络集线分线器DS-3E0526P-E

海康威视26口千兆POE交换机网线分流网络集线分线器DS-3E0526P-E

暂无报价

6.腾达(Tenda)TEF1109P-8-63W 9口百兆8口PoE供电交换机 企业工程监控 网络分线器
支持250米远距离传输,连接方便,使用不受距离限制。采用50度耐高温可靠设计,避免过热发烫,导致危险情况的发生。

腾达(Tenda)TEF1109P-8-63W 9口百兆8口PoE供电交换机 企业工程监控 网络分线器

暂无报价

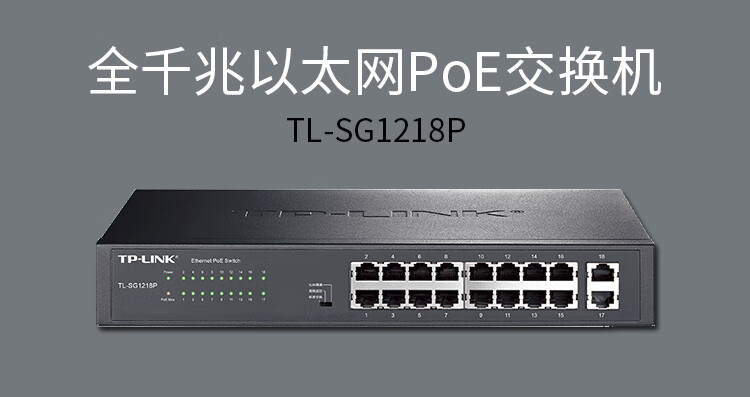

7.TP-LINK 普联 16口千兆POE+2千兆上联交换机 监控网络集线分线分流器 TL-SG1218P

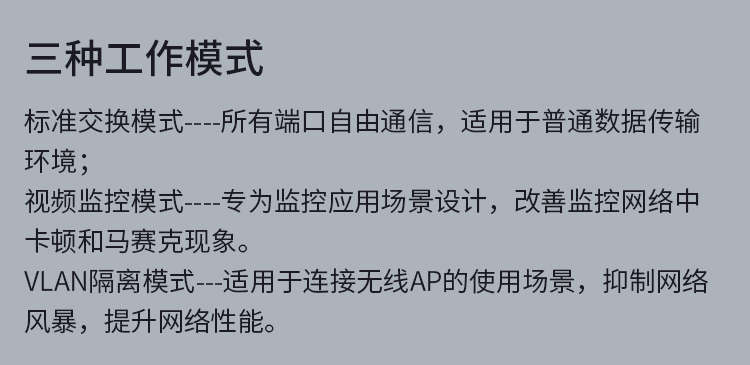

商品介绍:TL-SG1218P是TP-Link自主研发的全千兆非网管PoE交换机,其中1-16号端口支持PoE+功能,符合IEEE 802.3af/at 标准,单端口PoE功率可达30W,整机最大PoE功率输出为180W。支持标准交换、视频监控、VLAN隔离等三种工作模式。作为PoE供电设备,能自动检测市北符合标准的受电设备并通过网线为其供电。即插即用,使用简单方便,适合酒店、校园、厂区宿舍及中小型企业组件经济高效的PoE网络。
