智能开关如何布线

智能开关如何布线

一、智能开关的布线,其实bai分du为两个方面,分为强电布线和信zhi号线布线,下面分别进行说明:

1、强dao电布线

智能开关的强电布线,其实跟普通开关是一致的,同时要比普通开关更简单一点。具体的布线方式基本都由电工来安排,具体就不再做详细的说明了。主要是一些差别。传统开关的布线,主要是考虑到有些灯需要双控,甚至是三控,所以布线比较复杂。而当前的智能开关布线,就根本无需考虑多控的问题,只需要把相应的灯光电线连到对应的开关底盒中即可。也就是说完全按单控来进行布线。那么这样一来,怎么来实现多控的要求呢?这个就是第二部分的信号线来解决了

2、信号线布线

当前的智能开关,智能主要体现在开关与开关之间的互控上,开关与开关之间组成一个网络,通过网络内信号命令的传递,来达到智能控制的目的。比如说刚才的多控,就是通过信号线把命令传递到实际接线的开关上,命令这个开关来对灯进行打开或关闭。

为了让开关与开关间组成一个网络,就需要用信号线把所有的开关连接起来。信号线属于弱电线,同样需要开槽布管等操作,需遵守弱电布线原则。以最流行的485通讯协议的智能开关布线来说,其实布线非常简单,只要用信号线把各个开关底盒串接起来就可以了,连接方式非常灵活,如下图:

3、布线的建议:(1)布信号线时,建议以家庭信息箱为起点,用单根双绞线(或网线),把所有的开关联起来(2)信号线的联接方式为总线(并联)联接,具体看上图(3)信号线在面线时,在每个开关盒上预留个15cm左右的空闲,不要给拉直了(4)具体布线时,可采用自已最认为省钱的方式,只要不违反总线联接,但从信号稳定的角度,最好在暗处不要有接头。

二、从可维护性,方便性的角度来说,小弧形推荐用第一种方式,一般情况下使用第三种,信号线集中在一处,方便检查和问题处理。下图是具体的分布说明:

此方法是把房子分割成几个部分,每个部分区域为一路线,然后在家庭信息箱处集中连接,方便以后的智能家居升级。


展开阅读全文
智能开关

科米其 超薄智能开关控制面板已接入米家小爱同学全屋语音零单火版

71元(需用券)

新品发售、家装季:linptech 领普 E2智能屏显开关 白色三键

269元(包邮)

JALDUN 加利顿 86酒店智能连体干接点485组合床头柜开关插座定制12V弱电面板刻字

10元

伊奥尼亚 智能插座接入小米米家WiFi手机APP定时开关小爱同学语音远程遥控

33元(需用券)

Aqara 绿米联创 妙享灯控套装1

251元

linptech 领普 多键智能场景无线遥控开关KS1

49元

Midea 美的 无线自发电门铃家用远距离电动智能门铃开关一拖二老人呼叫器

60.9元(需用券)

春焕新、家装季:Aqara 绿米联创 绿米 智能开关E1零火三键 遥控开关 已接入米家/苹果HomeKit 白色

89元

智能开关怎么安装

步骤1: 辨别是明装智能开关面板还是暗装智能开关面板

在安装的过程中,为了防止儿童触电。明装智能开关面板距地面应高于1.8米;而暗装智能开关面板距地面应高于0.3米。

步骤2: 用手指触摸或金属物插捅电源的孔眼

小伙伴们一定要注意,记得一定要选用带有保险挡片的安全智能开关面板。

步骤3:数量不同的电源孔眼的施工接线要求不同

单相二眼的智能开关面板的施工接线要求是:当孔眼横排列时为“左零右火”,竖排列时为“上火下零 ”;单相三眼的智能开关面板的接线要求是:最上端的接地孔眼一定要与接地线接牢、接实、接对,绝不能不接。余下的两孔眼按“左零右火”的规则接线。

注意: 零线与保护接地线切不可错接或接为一体。你家的冰箱应使用独立的、带有保护接地的三眼智能开关面板。为保证你和你家人的人生安全,避免发生严重的火灾事故,严禁自做接地线接于煤气管道上。还有,你家的抽油烟机的智能开关面板也要使用三眼智能开关插座,接地孔的保护绝不可掉以轻心;卫生间常用来洗澡冲凉,易潮湿,不宜安装普通型智能开关插座。


展开阅读全文
1.Xiaomi 小米 智能语音控制开关 白色

商品介绍:小米米家智能开关有单开单控、双开单控两款不同按键,可根据家中实际使用场景和操作习惯进行选择。支持小爱同学语音控制,冬天夜里想关灯, 喊“小爱”一句话的事儿。

Xiaomi 小米 智能语音控制开关 白色

39元

2.MIJIA 米家 DHKG02ZM 智能开关 双开单控 白色

商品介绍:米家智能开关,可以小爱语音控制,小米米家智能开关有单开单控、双开单控,两款不同按键,可根据喜好采用,连接米家APP可随意操控开关,多设备任性联动,支持OTA升级,经过80000次反复按压测试,外売采用VO级防火材料,阻燃耐高,安全可靠。纯白设计,白色百搭。

MIJIA 米家 DHKG02ZM 智能开关 双开单控 白色

62.9元

3.MIJIA 米家 WXKGO1LM 智能开关 白色

商品介绍:MIJIA 米家 无线开关随心控制家中智能设备,可单击双击长按,电池寿命正常可用两年,使用阻燃材料,使全屋更智能。

MIJIA 米家 WXKGO1LM 智能开关 白色

34.9元

4.Aqara 绿米联创 D1系列 智能开关

商品介绍:深圳绿米联创科技有限公司(简称“绿米联创”)是智能家居和物联网解决方案提供商,是国家高新技术企业。2016年,绿米联创推出了“全屋智能”理念的自有品牌Aqara ,Aqara旗下产品包括温度、湿度、门窗、人体、水浸、烟雾、燃气、光照和睡眠等各类传感器,以及智能开关、插座、窗帘电机、空调控制器、调光器、门锁等各类智能控制器,同时支持行业应用的自动化控制与大数据分析平台,已应用在家居、公寓、酒店、地产、办公、农业、养老等行业。

此款智能开关接入米家、Apple HomeKit双平台,轻松实现智能控制。与ZigBee网关搭配使用,轻松实现开灯、关灯。贴墙式单键版可以一控三,自由自在。简约大气设计,场景百搭。

Aqara 绿米联创 D1系列 智能开关

33元

5.Aqara 绿米联创智能开关 E1贴墙式「米家/HomeKit」

商品介绍:接入生态:米家、HomeKit

连接协议:Zigbee

入网是否需要搭配网关:需网关联网

产品亮点:

  1. 无需走动开光灯,搭配墙壁开关实现智能双控

  2. 接入Apple HomeKit、MIoT双平台

  3. 两年长续航,低电量提醒

推荐场景:客厅/卧室/厨房/卫生间/阳台/书房/餐厅

产品测评:

贴墙式无线开关 E1 拆解评测


Aqara 绿米联创智能开关 E1贴墙式「米家/HomeKit」

58.9元

6.Aqara 绿米联创 ZNXNKG02LM 无线智能旋钮开关

商品介绍:此款智能旋钮开关无线版每次旋转或点击后,指示灯都会呼吸1次,低电量时还可常亮以提醒更换电池。多动作控制,旋转、单击、双击、长按等,无线控制更自由。三色可选。多场景应用,可用于灯控、窗帘控制等场景。灵敏度可调,高、中、低三挡。智能联动,自定义你的智能生活。3年续航,低功耗设计。多安装方式,平放、粘贴、联排等。

Aqara 绿米联创 ZNXNKG02LM 无线智能旋钮开关

239元

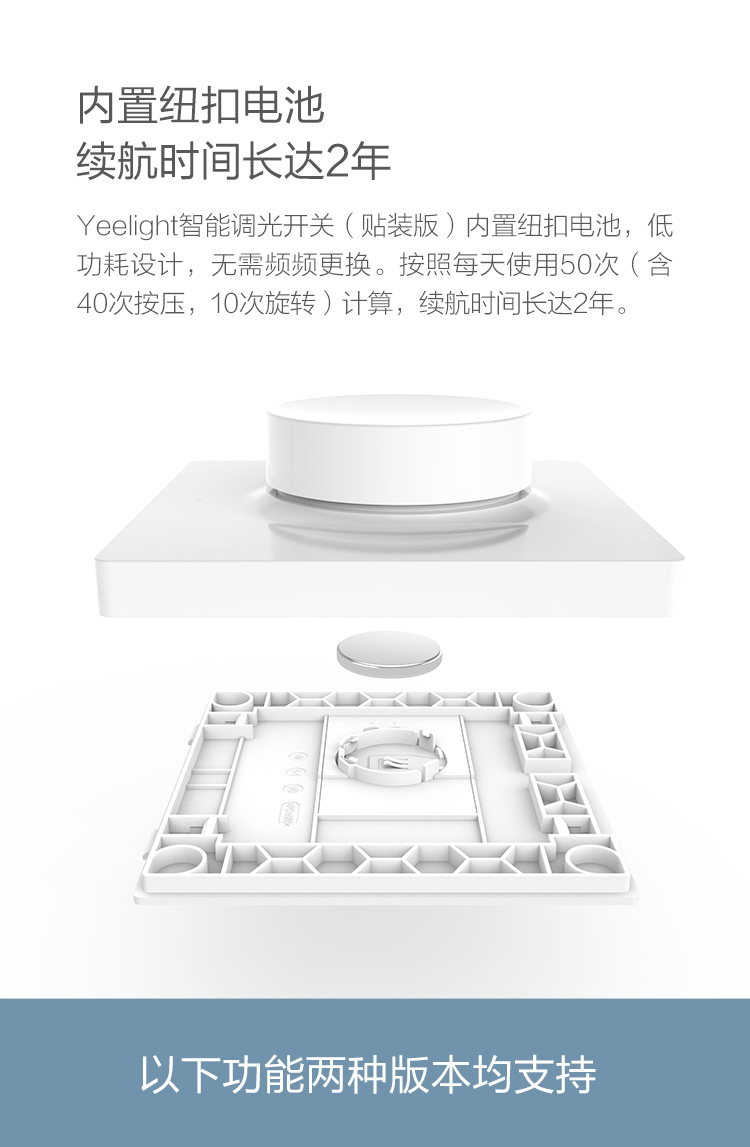

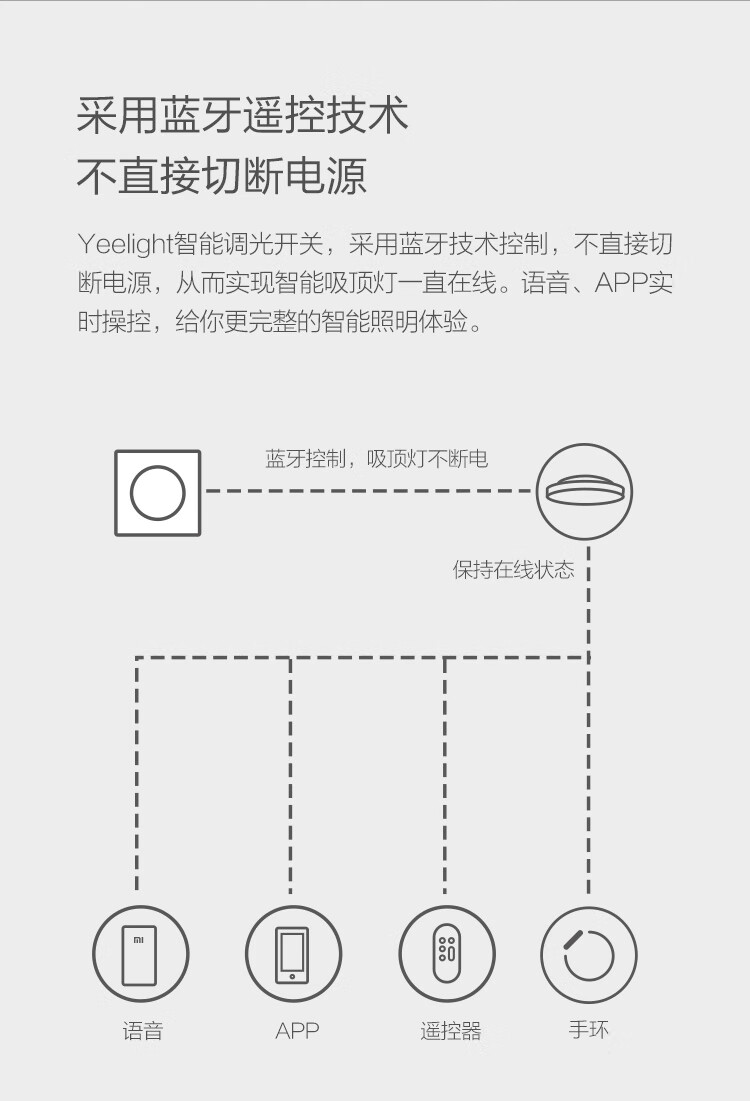

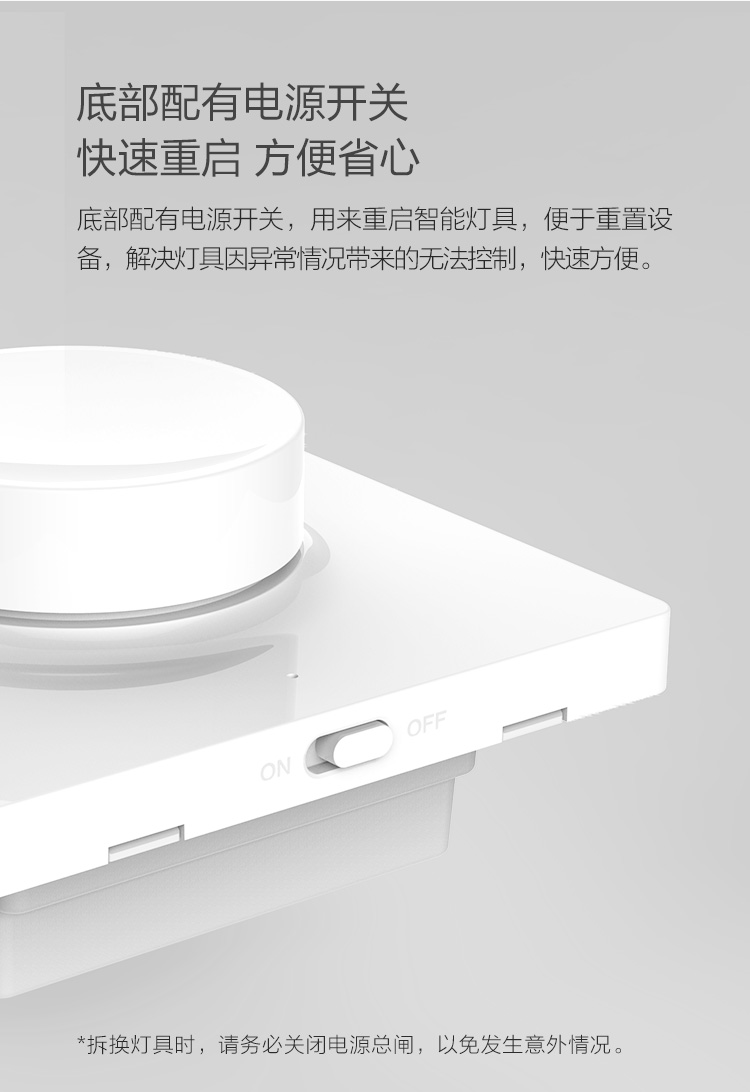

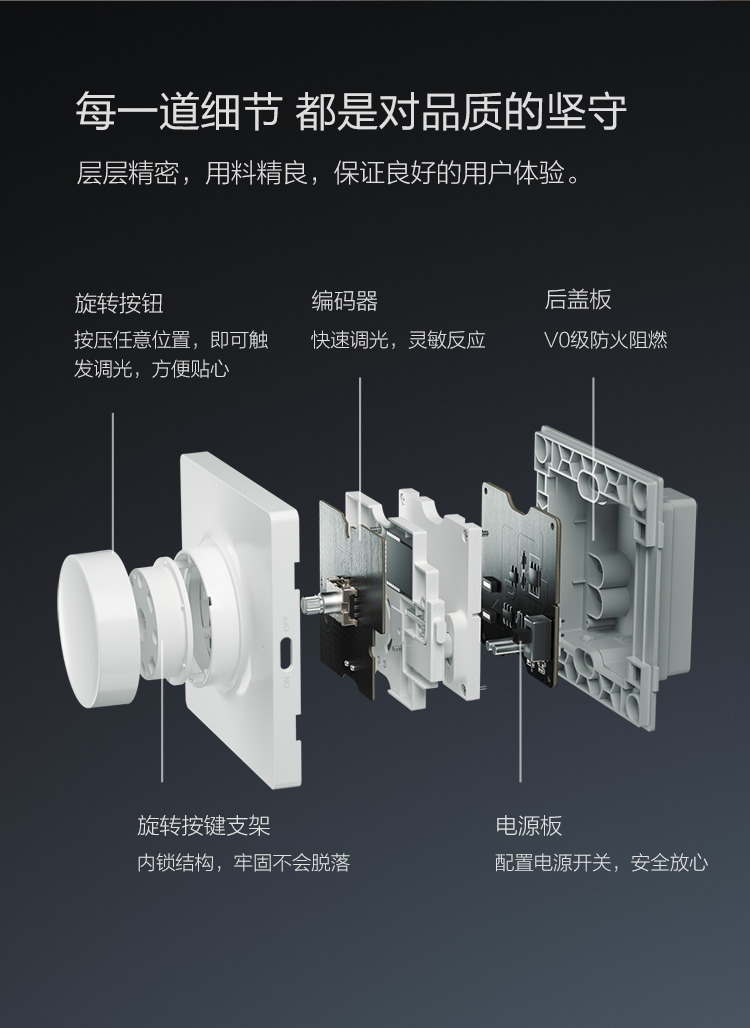

7.Yeelight 易来 YLKG08YL 智能调光开关 白色
